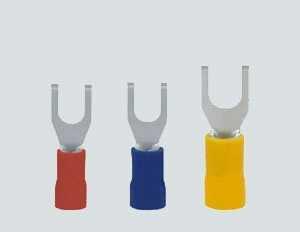

SV叉形预绝缘端头
* 产品介绍
产品材质：采用优质紫铜冷压制成，导电性稳定良好，外部绝缘采用PVC或PA66制成
产品特点：表明电镀优质亚锡，绝缘套呈漏斗形，易于导线插入；耐压，防锈、防腐蚀时间延长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT系列 压紧即可。
说 明：可定制其他颜色，有起订量要求。

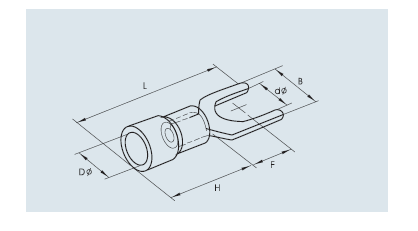

| 型 号 | 美制螺栓号 | 螺栓口直径 d2 (mm) | 尺寸 Dimension(mm) | 颜色COLOR | ||||
| Ｂ | L | F | Ｈ | ＤФ | ||||
| 导线截面:0.5~1.5mm2(美国线规22~16) 最大电流:Imax=19A 材质:紫铜 材料厚度:0.75mm | ||||||||
| SV 1.25-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.3 | |
| SVS 1.25-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
| SVL 1.25-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | |||
| SVS 1.25-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | 0 | ||
| SVM 1.25-4 | #8 | 4.3 | 7.2 | 21.2 | 6.5 | |||
| SVL 1.25-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | 红色 | ||
| SVS 1.25-5 | #10 | 5.3 | 8.1 | 21.2 | 6.5 | Red | ||
| SVL 1.25-5 | #10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
| SVS 1.25-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
| SVL 1.25-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||
| 导线截面:1.5~2.5mm2(美国线规16~14) 最大电流:Imax=27A 材质:紫铜 材料厚度:0.8mm | ||||||||
| SV 2-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.9 | |
| SVS 2-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
| SVL 2-3.5 | #6 | 3.7 | 6.0 | 21.2 | 6.5 | |||
| SVS 2-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | 0 | ||
| SVM 2-4 | #8 | 4.3 | 7.2 | 21.2 | 6.5 | |||
| SVL 2-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | 蓝色 | ||
| SVS 2-5 | #10 | 5.3 | 8.1 | 21.2 | 6.5 | Blue | ||
| SVL 2-5 | #10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
| SVS 2-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
| SVL 2-6 | 1/4 | 6.4 | 12.0 | 21.2 | 11.0 | |||
| 导线截面:2.5~4mm2(美国线规14~12) 最大电流:Imax=37A 材质:紫铜 材料厚度:1.0mm | ||||||||
| SV 3.5-3 | #4 | 3.2 | 5.7 | 24.8 | 7.0 | 13.0 | 6.2 | |
| SV 3.5-4 | #8 | 4.3 | 8.0 | 24.8 | 7.0 | 0 | ||
| SV 3.5-5 | #10 | 5.3 | 8.0 | 24.8 | 7.0 | 黑色 | ||
| SV 3.5-6 | 1/4 | 6.4 | 12.0 | 28.0 | 12.1 | Black | ||
| 导线截面:4~6mm2(美国线规12~10) 最大电流:Imax=48A 材质:紫铜 材料厚度:1.0mm | ||||||||
| SV 5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | |
| SVS 5.5-4 | #8 | 4.3 | 8.3 | 25.2 | 7.5 | |||
| SVL 5.5-4 | #8 | 4.3 | 9.0 | 25.2 | 7.5 | 0 | ||
| SV 5.5-5 | #10 | 5.3 | 9.0 | 25.2 | 7.5 | 黄色 | ||
| SVS 5.5-6 | 1/4 | 6.4 | 9.0 | 25.2 | 7.5 | Yellow | ||
| SVL 5.5-6 | 1/4 | 6.4 | 12.0 | 31.2 | 12.0 | |||
| SV 5.5-8 | 5/16 | 8.4 | 14.0 | 30.0 | 11.5 |
|
||
