SE叉形预绝缘端头（易进式）

产品材质：采用优质紫铜冷压制成，导电性稳定良好，外部绝缘采用PVC或PA66制成

产品特点：表明电镀优质亚锡，绝缘套环形收腰技术，易于收拢导线线芯；避免连接时的线芯分叉、逆行、进线困难等问题

产品特性：接线层次分明、美观；压紧后不断裂不松开；耐压，防锈、防腐蚀时间延长

工作温度：-40℃耐热至105℃可正常使用

产品规格：见列表

使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具友邦端子压线钳YYT系列压紧即可。

说明：可定制其他颜色，有起订量要求。

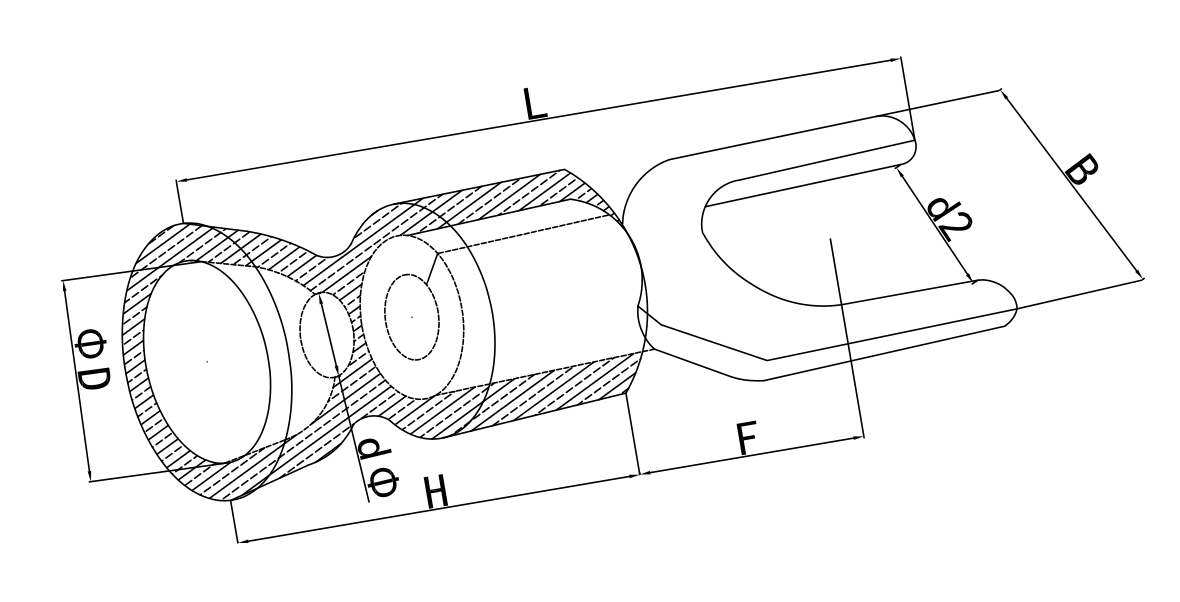

型号 Type	美制螺栓号USA screw	螺栓口直径Screw dia.d2 (mm)	尺寸 Dimension(mm)					颜色 Color
型号 Type	美制螺栓号USA screw	螺栓口直径Screw dia.d2 (mm)	Ｂ	L	F	Ｈ	ＤФ	颜色 Color
导线截面:0.5~1.5mm2(美国线规22~16) 最大电流:Imax=19A 材质:紫铜材料厚度:0.75mm
SE 1.25-3	#4	3.2	5.7	21.2	6.5	10.0	4.3	红色 Red
SES 1.25-3.5	#6	3.7	5.7	21.2	6.5
SEL 1.25-3.5	#6	3.7	6.4	21.2	6.5
SES 1.25-4	#8	4.3	6.4	21.2	6.5
SEM 1.25-4	#8	4.3	7.2	21.2	6.5
SEL 1.25-4	#8	4.3	8.1	21.2	6.5
SES 1.25-5	#10	5.3	8.1	21.2	6.5
SEL 1.25-5	#10	5.3	9.5	21.2	6.5
SES 1.25-6	1/4	6.4	9.5	21.2	6.5
SEL 1.25-6	1/4	6.4	12.0	27.2	11.0
导线截面:1.5~2.5mm2(美国线规16~14) 最大电流:Imax=27A 材质:紫铜材料厚度:0.8mm
SE 2-3	#4	3.2	5.7	21.2	6.5	10.0	4.9	蓝色 Blue
SES 2-3.5	#6	3.7	5.7	21.2	6.5
SEL 2-3.5	#6	3.7	6.0	21.2	6.5
SES 2-4	#8	4.3	6.4	21.2	6.5
SEM 2-4	#8	4.3	7.2	21.2	6.5
SEL 2-4	#8	4.3	8.1	21.2	6.5
SES 2-5	#10	5.3	8.1	21.2	6.5
SEL 2-5	#10	5.3	9.5	21.2	6.5
SES 2-6	1/4	6.4	9.5	21.2	6.5
SEL 2-6	1/4	6.4	12.0	21.2	11.0
导线截面:2.5~4mm2(美国线规14~12) 最大电流:Imax=37A 材质:紫铜材料厚度:1.0mm
SE 3.5-3	#4	3.2	5.7	24.8	7.0	13.0	6.2	黑色 Black
SE 3.5-4	#8	4.3	8.0	24.8	7.0
SE 3.5-5	#10	5.3	8.0	24.8	7.0
SE 3.5-6	1/4	6.4	12.0	28.0	12.1
导线截面:4~6mm2(美国线规12~10) 最大电流:Imax=48A 材质:紫铜材料厚度:1.0mm
SE 5.5-3.5	#6	3.7	8.3	25.2	7.5	13.0	6.7	黄色Yellow
SES 5.5-4	#8	4.3	8.3	25.2	7.5
SEL 5.5-4	#8	4.3	9.0	25.2	7.5
SE 5.5-5	#10	5.3	9.0	25.2	7.5
SES 5.5-6	1/4	6.4	9.0	25.2	7.5
SEL 5.5-6	1/4	6.4	12.0	31.2	12.0
SE 5.5-8	5/16	8.4	14.0	30.0	11.5
