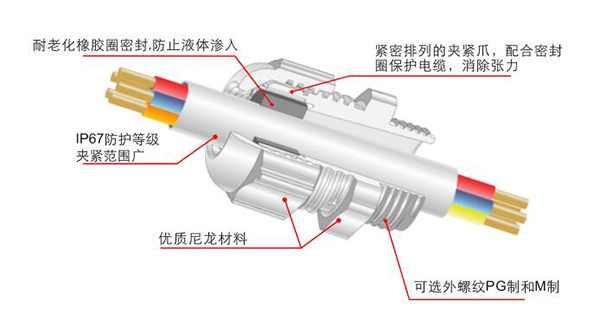

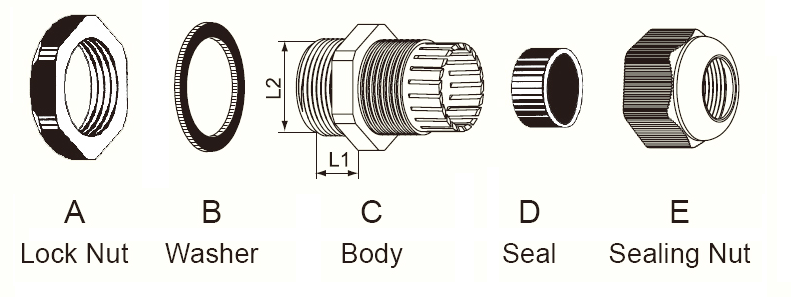

产品材质：A.C.E部位均采用环保尼龙66原料制成.B,D部位为耐老化硅橡胶制成



螺牙规格：德制螺牙-PG，公制螺牙-M



防护等级：使用防水垫片及加紧圈旋紧迫紧头,达到IP67



防火等级：UL94V-2



产品颜色：灰白色,黑色.



工作温度：静态-50℃至100℃



使用方法:先将本体穿于机板,螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头固定.





型 号ITEM.NO 螺牙规格Thread 适用电缆外径CableRange Ф 螺纹外径 Thread O.D.  螺纹长度 Tjread lengt 机板开孔直径Mounting Jole Dia    扳手          Spannner sizeA&F PG7 PG7 3-6.5 12.5 8 12.5-12.7 16 PG9 PG9 4-8 15.2 8 15.2-15.4 19 PG11 PG11 5-10 18.6 9 18.6-18.8 22 PG13.5 PG13.5 6-12 20.4 9 20.4-20.6 24 PG16 PG16 10-14 22.5 10 22.5-22.7 27 PG19 PG19 12-15 24.1 10 24.1-24.3 27 PG21 PG21 13-18 28.3 10 28.3-28.5 33 PG25 PG25 16-21 30.1 11 30.1-30.3 35/36 PG29 PG29 18-25 37 12 37.0-37.2 41/42 PG36 PG36 22-32 47 13 47.0-47.2 52/53 PG42 PG42 32-38 54 15 54.0-54.2 60/61 PG48 PG48 37-44 59.3 17 59.3-59.5 64/65 PG63 PG63 42-50 70.2 27 70.2-70.4 72 M12×1.5 M12×1.5 3-6.5 12 8 12.0-12.2 16 M16×1.5 M16×1.5 4-8 16 8 16.0-16.2 19 M18×1.5 M18×1.5 5-10 18 9 18.0-18.2 22 M20×1.5 M20×1.5 6-12 20 9 20.0-20.2 24 M22×1.5 M22×1.5 10-14 22 10 22.0-22.2 27 M24×1.5 M24×1.5 12-16 24 10 24.0-24.2 27 M25×1.5 M25×1.5 13-18 25 10 25.0-25.2 33 M28×1.5 M28×1.5 13-18 28 10 28.0-28.2 33 M30×1.5 M30×1.5 16-21 30 11 30.0-30.2 35 M32×1.5 M32×1.5 16-21 32 11 32.0-32.2 35 M36×1.5 M36×1.5 18-25 36 12 36.0-36.2 42 M40×1.5 M40×1.5 22-32 40 12 40.0-40.2 52 M50×1.5 M50×1.5 32-38 50 15 50.0-50.2 60 M58×1.5 M58×1.5 32-38 58 17 58.0-58.2 60 M71×2 M71×2 42-50 71 27 71.0-71.2 77
