一、 产品用途



QJ系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器。



二、工作原理



变压器正常工作时，继电器内是充满变压器油的。如变压器在运行中出现轻微故障，因变压器油分解而产生的气体将聚集在继电器容器的上部，迫使继电器浮子下降，当浮子降至某一限定位置时，磁铁使信号接点接通，发出报警信号。若变压器漏而使油面降低，同样发出报警信号。如果变压器内部发生严重故障，将会出现油的涌浪，在管路内产生油流，冲击继电器的挡板运动。当挡板运动到某一限定位置时，磁铁使跳闸接点接通，切断与变压器连接的所有电源。



三、 技术参数



1、工作温度 —30°C～95°C

2、接点容量 AC220V0.3A  COSφ≤0.6

            DC220V0.3AS≤5×10-3S

3、密封性能

 继电器充满变压器油，在常温下加压200kPa，持续20分钟无渗漏。

4、绝缘性能

 承受工频电压及时间2000v /1 min



5、抗震性能

当振动频率在4～20Hz,加速度为4g时，继电器不误动作。

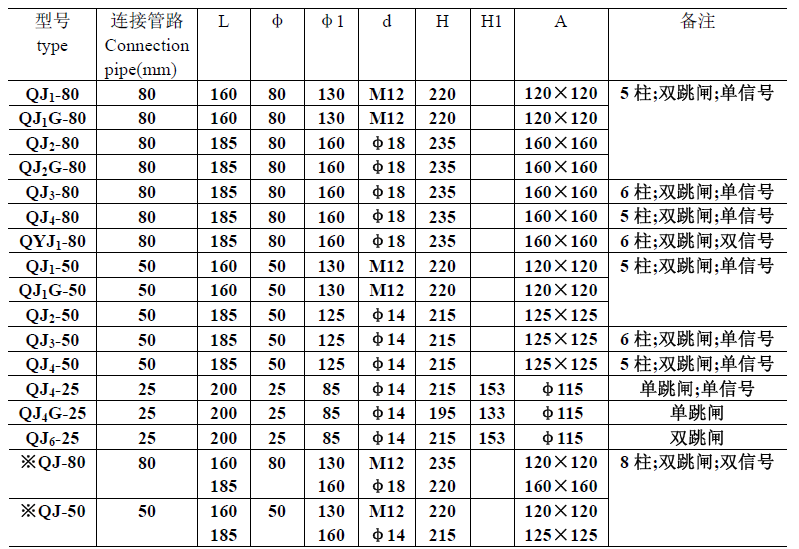

四、尺寸图





注：表三所列各类型气体继电器中,除QJ4G-25、QJ6-25 两种气体继电器外,其余各类型气体继电器均可配装取气盒, 配装取气盒的气体继电器型号后面加“A”,如QJ□-××A。用户在订货时需要特殊说明。
